Sortering och hantering av kasserat material vid pappersbruk

Detta brittiska tidningspappersbruk är ett bruk för återvunnet tidningspapper som genomgick en modernisering år 2003.

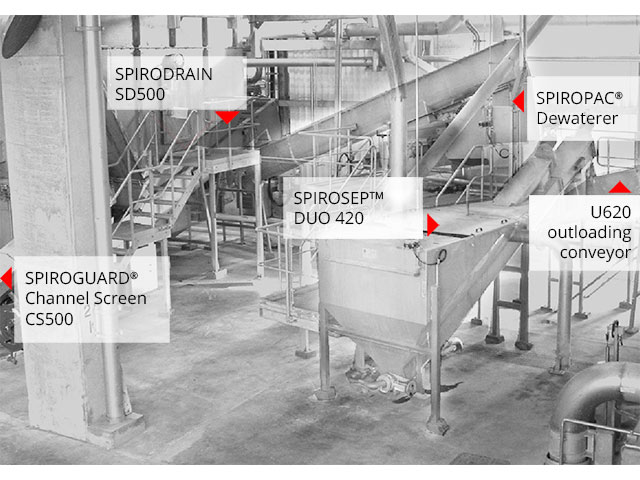

SPIRAC levererade en anläggningskedja för siktning av fint och grovt utslag, klassificering, avvattning, komprimering, transport och utlastning. Utrustningen omfattar SPIROGUARD (kanalsikt), SPIROSEP Duo (för separering av flytande och sedimenterande fasta ämnen från avfallssikten), SPIROPAC (avvattnings- och spiralkomprimator) samt axellösa transportörer (U620) för utlastning av stora volymer.

^SPIROGUARD® -kanalsil SPIRODRAIN

Avloppsvattnet passerar genom^SPIROGUARD® CS500-silen via anläggningens öppna kanal. En 5 mm perforerad sil fångar upp fasta partiklar, som avlägsnas och transporteras bort av en spiral med en nylonborste längs kanten.

Flödeshastighet = 100 lps vid 3 % torrsubstans och 0,5 % fiberhalt

^{SPIRODRAIN™/transportören} tar emot utslagsmaterial (plast, trådar m.m.) från trumupplösarens matartank ovanför, liksom från CS. Avloppsdäcket möjliggör avrinning av fritt vatten.

Kapacitet = 15 BDt/d vid 10–20 % torrsubstans, vilket motsvarar ca 6,5 m³/tim

^SPIROPAC® avvattnings- och komprimeringsanläggning

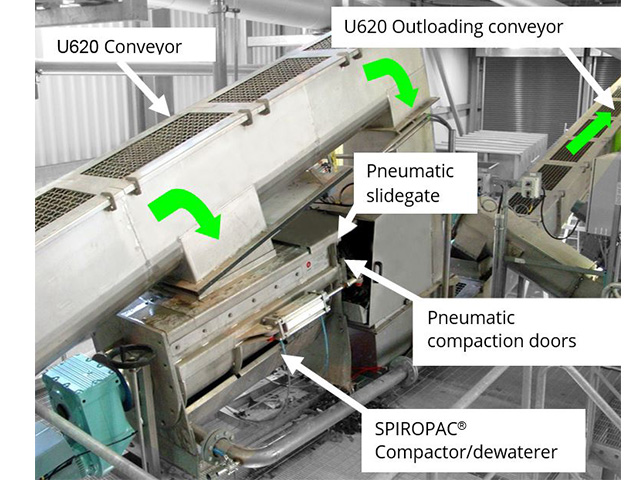

Ett U620-transportband, utrustat med en pneumatisk skjutlucka, leder det avvattnade avfallsmaterialet antingen till^SPIROPAC® -avvattningsenheten (normal drift) eller förbi denna till utmatningsbandet.^SPIROPAC® -enheten komprimerar och avvattnar avfallsmaterialet. Avvattningssilen består av en 8 mm perforerad plåt. Kompressionsluckorna regleras automatiskt för att säkerställa en optimal och kontrollerad avvattning.

Inlopp: Cirka 15 % torrsubstans
Utlopp: Cirka 30 % torrsubstans beroende på materialets sammansättning
7,5 kW-motor / 15 varv/min med kugghjulsdrift
Kräver anslutning till vatten för periodisk spolning, 25 l/min, 2 minuter per 30 minuter; tryckluft vid <5 bar.

^SPIROSEPTM DUO420

Den siktade vätskan leds från siktarna ovanför in i den övre delen av SPIROSEP-enheten. Vätskan träffar en dämpningsplatta för att dämpa dess rörelsemängd och minska turbulensen. Sprutmunstycken och en skovelenhet (syns inte på denna bild) ser till att fibrer och partiklar med låg densitet strömmar mot sikttransportören, där fasta ämnen fångas upp och transporteras ut.

De tätare fasta partiklarna sjunker till botten av klassificeringskammaren och avlägsnas gradvis via en långsamt roterande skruvtransportör. Vätskan, som är fri från partiklar, leds ut via ett V-format överflöde i form av ett överfallsvärn.

Kapacitet = 18 lps
Maximal TSS = 1 %
Maximalt fiberinnehåll 0,5 %
